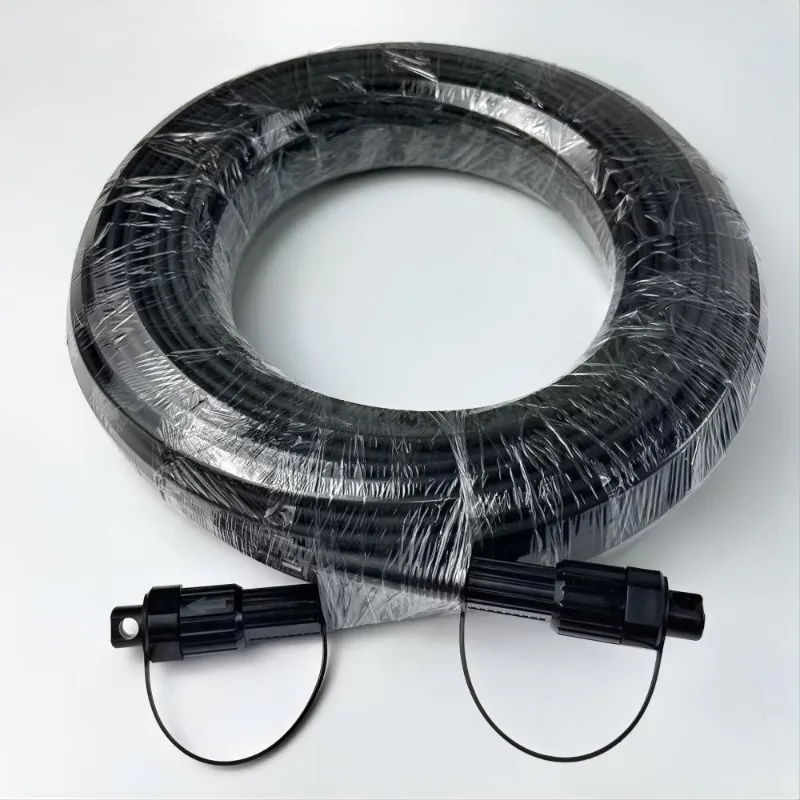

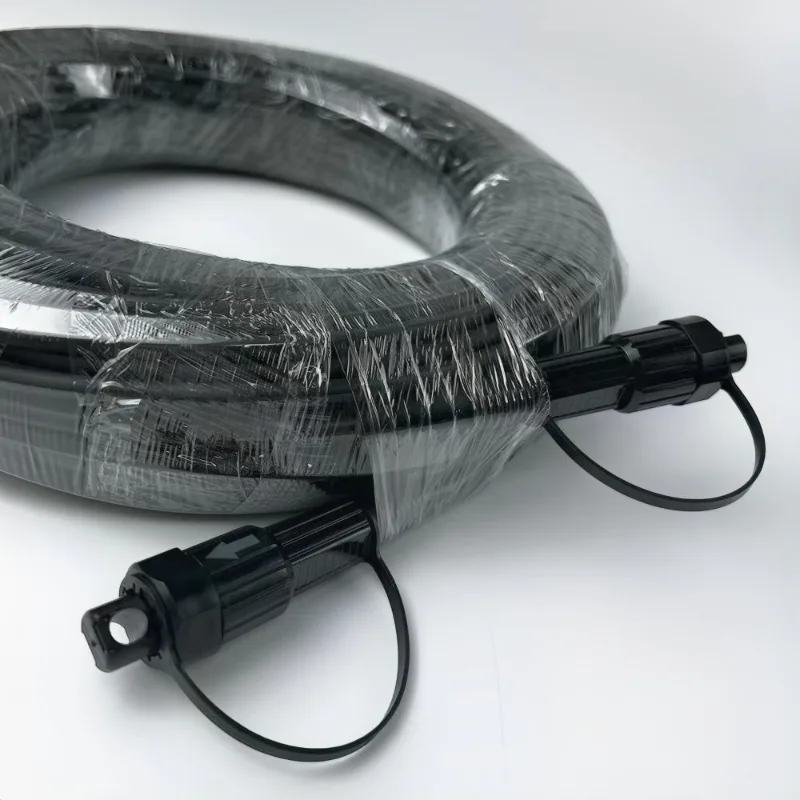

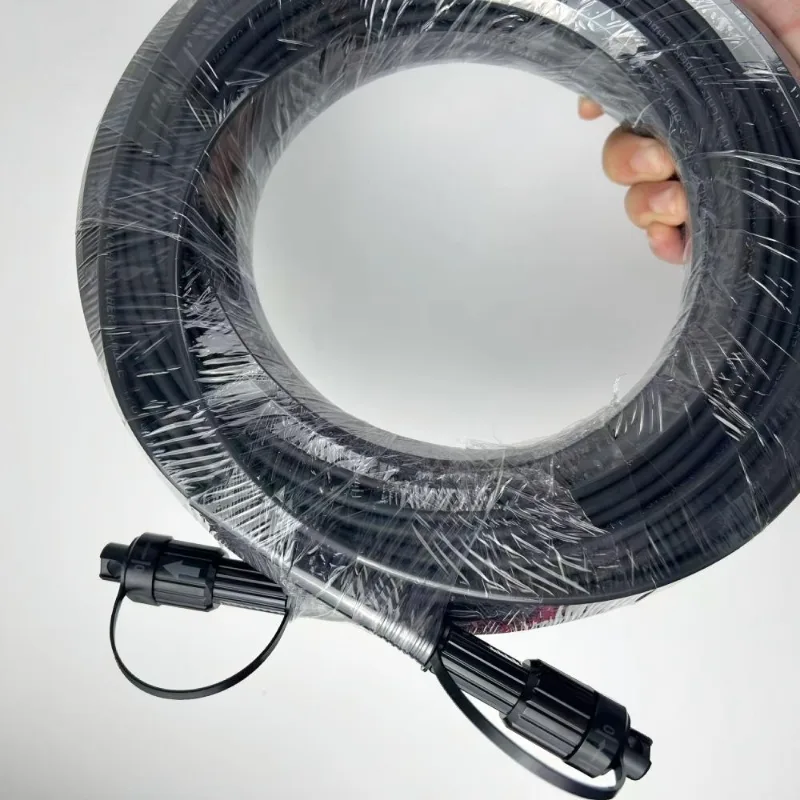

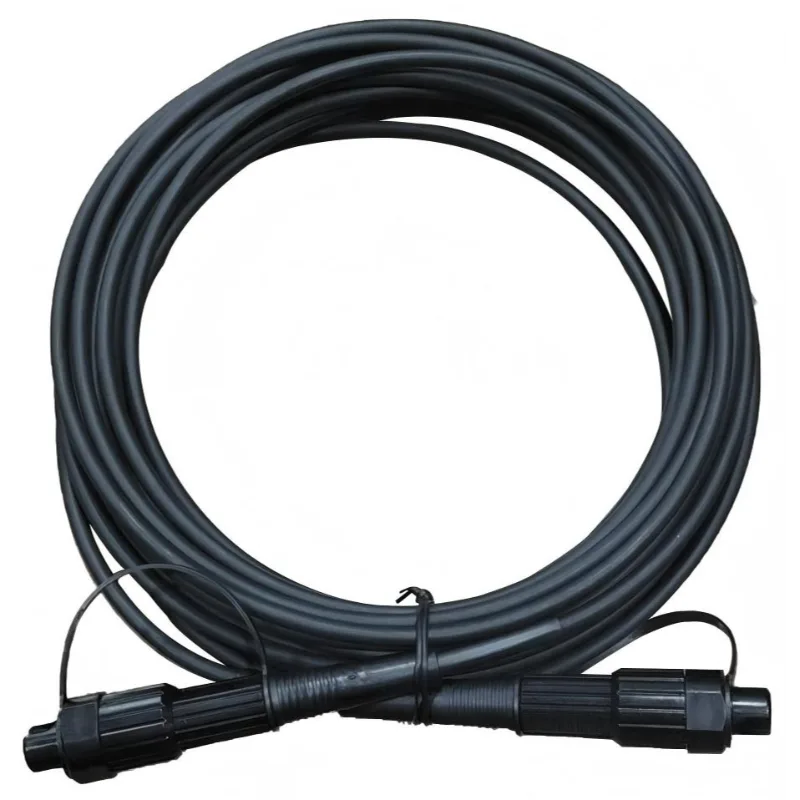

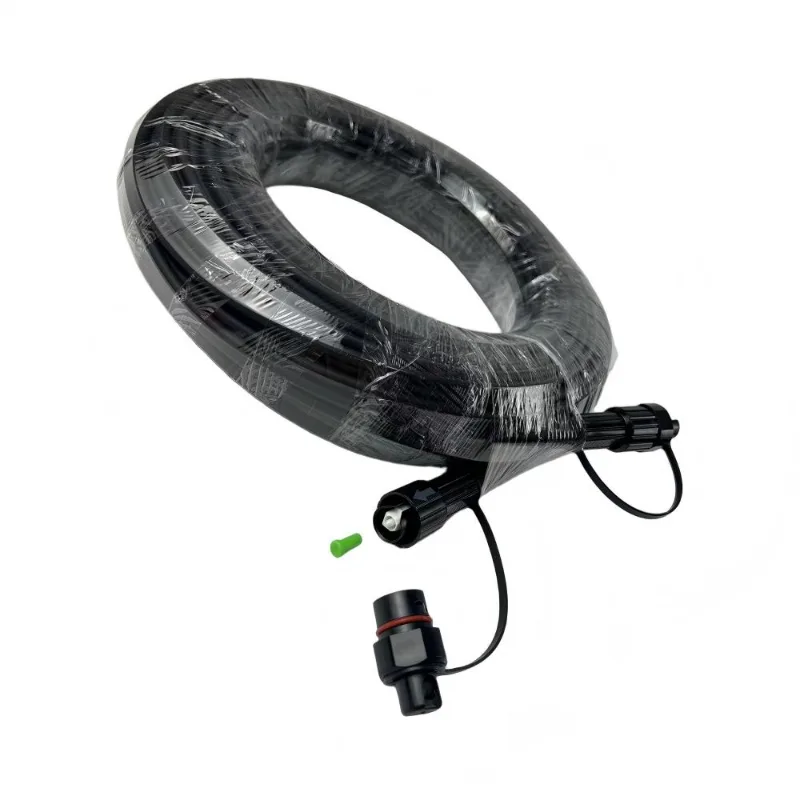

Cordon de brassage pré-connecté étanche

Le cordon de brassage pré-connecté étanche proposé par l'usine Yuanyi de Chine. L'extrémité de terrain pré-préparée simplifie la terminaison sur site sans avoir besoin de polissage d'époxy ou de fibre. Cela rend le câble adapté aux projets FTTH/FTTx où les conditions d'installation, la flexibilité de routage et une terminaison de terrain cohérente sont importantes.

Intégration du système – Couplage avec un connecteur rapide FTTH de 5,0 mm

L'extrémité du terrain est spécifiquement pré-dénudée pour le connecteur rapide FTTH 5,0 mm (type d'épissure mécanique), permettant aux installateurs de :

1. Terminez le côté intérieur en 2 minutes  – pas d'époxy, pas de polissage, pas de four

2. Obtenez un IL typique ≤0,25 dB avec un alignement amélioré des rainures en V

3. Maintenir la flexibilité pour l’acheminement intérieur du dernier mètre

Architecture de déploiement

Armoire extérieure → Cordon de brassage pré-connecté étanche (extrémité IP68) → Boîte de transition → Connecteur rapide 5,0 mm (extrémité terrain) → ONU intérieure

L'extrémité terminée en usine fournit une connexion extérieure prête à l'emploi, tandis que l'extrémité préparée sur site permet d'adapter le câble à la section intérieure en fonction de la configuration réelle de l'installation.

Le processus de terminaison sur site comprend généralement le dénudage de la gaine, le nettoyage des fibres, l'insertion dans le connecteur mécanique compatible et l'inspection du connecteur. Le temps d'installation réel dépend de la conception du connecteur, de l'expérience de l'installateur et des conditions du site.

Principales fonctionnalités

Spécifications techniques

Performances optiques et mécaniques

Flux de travail de terminaison sur site (avec connecteur rapide FTTH de 5,0 mm)

Les équipes de terrain trouvent que travailler avec ce système revient à manipuler un cordon de raccordement étanche pré-connecté : chaque détail réduit les incertitudes et accélère le déploiement, contrairement aux câbles de dérivation ordinaires qui laissent les installateurs aux prises avec des terminaisons incohérentes.

Principales applications

FTTH et FTTx

Utilisé pour les sections de chute extérieures et les transitions extérieur-intérieur où une connexion de fibre scellée est requise.

Réseaux de petites cellules 5G

Convient aux connexions fibre optique autour des armoires à petites cellules, des équipements distants et autres infrastructures de communication extérieures.

Vidéosurveillance et surveillance extérieure

Fournit une connexion fibre protégée pour les systèmes de surveillance installés dans des environnements extérieurs ou exposés.

Restauration du réseau d'urgence

Les assemblages de câbles préconnectorisés peuvent simplifier les travaux de remplacement et de restauration sur site où le temps d'installation et la cohérence des connecteurs sont importants.

Réseaux de fibres industrielles

Convient aux liaisons fibre optique entre les équipements extérieurs, les armoires et les systèmes de contrôle ou de communication intérieurs.

Transitions aériennes à enterrées

Le câble peut être configuré pour des projets combinant des exigences de routage aérien, extérieur et intérieur.

Assurance qualité

Chaque assemblage est soumis à des tests optiques à 100 % (IL/RL) et à des tests d'étanchéité sous pression IP68 avant expédition.

Avec plus de 10 ans d'expérience en tant que fabricant de cordons de brassage pour connecteurs étanches au service des transporteurs mondiaux, nous maintenons une production certifiée ISO 9001 avec une traçabilité complète.

La personnalisation OEM (types de polissage des connecteurs, couleurs de gaine, marquage laser, étiquetage personnalisé) est disponible sans compromettre la norme de qualité des cordons de brassage préconnectés étanches que nos clients attendent.

FAQ

Quelle fibre est utilisée dans le cordon de brassage pré-connecté étanche ?

La configuration standard utilise une fibre monomode 9/125 μm G.657.A1 insensible à la courbure, qui convient au routage de fibre où une sensibilité de courbure réduite est requise.

Quels sont les connecteurs disponibles ?

L'extrémité extérieure terminée en usine peut être configurée avec des connecteurs SC, LC ou FC, selon les exigences du projet.

Le connecteur est-il adapté à une utilisation en extérieur ?

Le connecteur extérieur est disponible dans une configuration scellée classée IP68 pour les applications nécessitant une protection contre la pénétration d'eau et de poussière.

Le câble peut-il être terminé sur place ?

Oui. L'extrémité préparée sur site est conçue pour être utilisée avec un connecteur rapide FTTH compatible de 5,0 mm. La compatibilité du connecteur doit être confirmée avant l'installation.

Quelles longueurs de câble sont disponibles ?

Les longueurs courantes incluent 10 m, 20 m, 30 m, 50 m et 100 m. Des longueurs personnalisées peuvent être fournies, avec des configurations disponibles jusqu'à 500 m sous réserve des exigences en matière de câbles et de connecteurs.

Dans quelle plage de température le câble peut-il fonctionner ?

La plage de températures de fonctionnement spécifiée est de -40°C à +85°C.

Le câble peut-il être personnalisé ?

Oui. Selon le projet, la personnalisation peut inclure la longueur du câble, le type de connecteur, le type de polissage, la construction de la gaine, la couleur de la gaine et l'étiquetage du produit.
