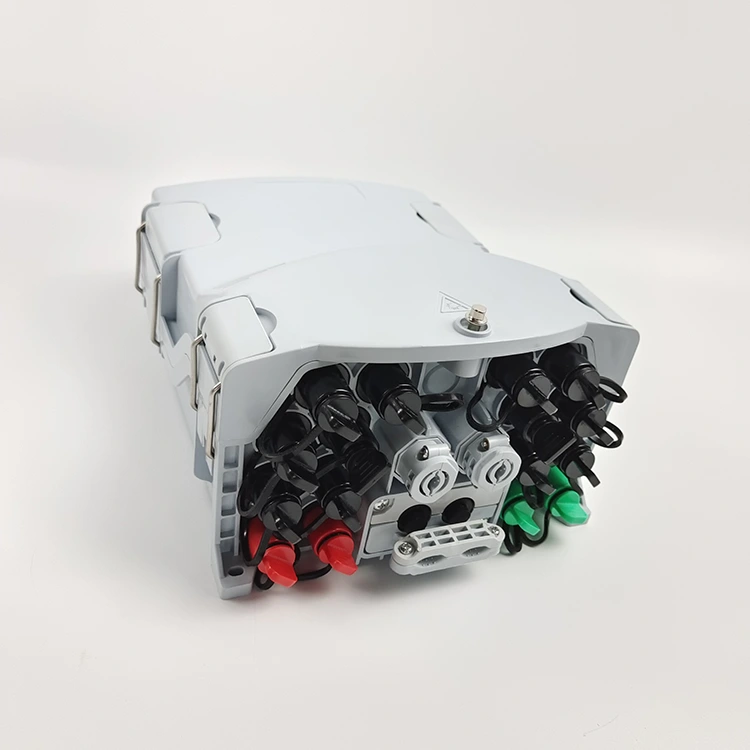

Boîte de distribution à fibre optique étanche à 16 cœurs

Dans les projets FTTH ODN (Fiber to the Home Optical Distribution Network), l'utilisation du boîtier de distribution de fibre optique étanche à 16 cœurs de haute qualité de l'usine Yuanyi offre des avantages significatifs par rapport aux méthodes traditionnelles d'épissage par fusion. Ces boîtiers optimisent l'efficacité de la construction et la vitesse de déploiement, augmentant ainsi la rentabilité. Leur qualité stable et fiable en fait le choix préféré pour la plupart des projets FTTH visant la 5G, et ils sont actuellement le boîtier de distribution de fibre optique étanche à 16 cœurs le plus tendance en Amérique du Sud.

Les scénarios d'application typiques pour le boîtier de distribution à fibre optique étanche à 16 cœurs comprennent : une couverture extérieure rapide dans les zones résidentielles et des déploiements haut débit à grande échelle dans les zones rurales ; des exigences de fiabilité élevées comme les lignes ferroviaires et les réseaux de vidéosurveillance ; et les zones difficiles à entretenir telles que les poteaux et les sous-sols à haute altitude où l'épissage par fusion n'est pas pratique.

Yuanyi a toujours été l'un des 16 principaux fournisseurs de boîtes de distribution à fibre optique étanches, fournissant des produits pour les projets FTTH ODN tant au niveau national qu'international.

Caractéristiques:

(1) Le boîtier de distribution à fibre optique étanche à 16 cœurs présente une conception entièrement fermée.

(2) Matériau : ABS, résistant à l'humidité, à l'eau, à la poussière et au vieillissement, avec indice de protection IP68.

(3) Le boîtier de distribution de fibre optique étanche 16 FO intègre des fonctions d'alimentation et de serrage de câble, d'épissure de fibre optique, de fixation, de stockage et de câblage.

(4) En interne, les câbles optiques, les tresses et les cordons de brassage sont acheminés indépendamment, évitant ainsi les interférences ; un répartiteur PLC miniature est utilisé pour l'installation, simplifiant ainsi la maintenance.

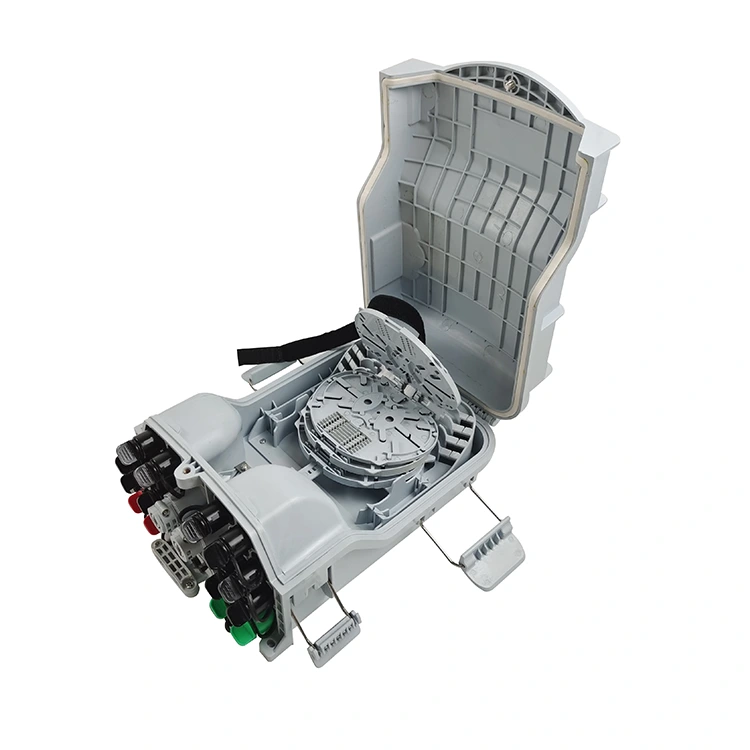

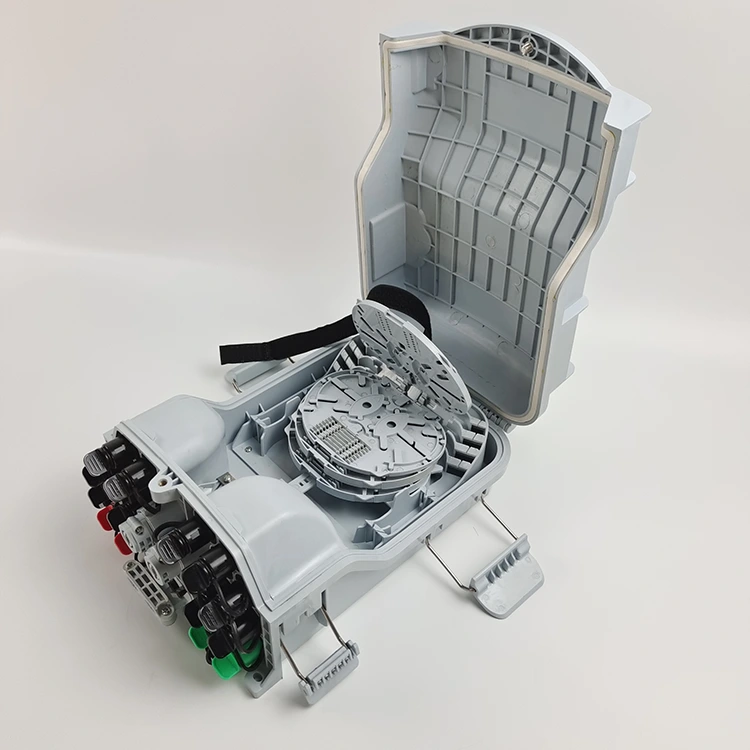

(5) Le plateau d'épissure du boîtier de distribution de fibre optique étanche à 16 cœurs peut être basculé vers le haut, permettant aux mangeoires d'être placées via l'interface pour une maintenance et une installation faciles.

(6) Le boîtier peut être fixé au mur ou sur un poteau, adapté aux environnements intérieurs et extérieurs.

Spécification:

Arguments :

Tableau de configuration :

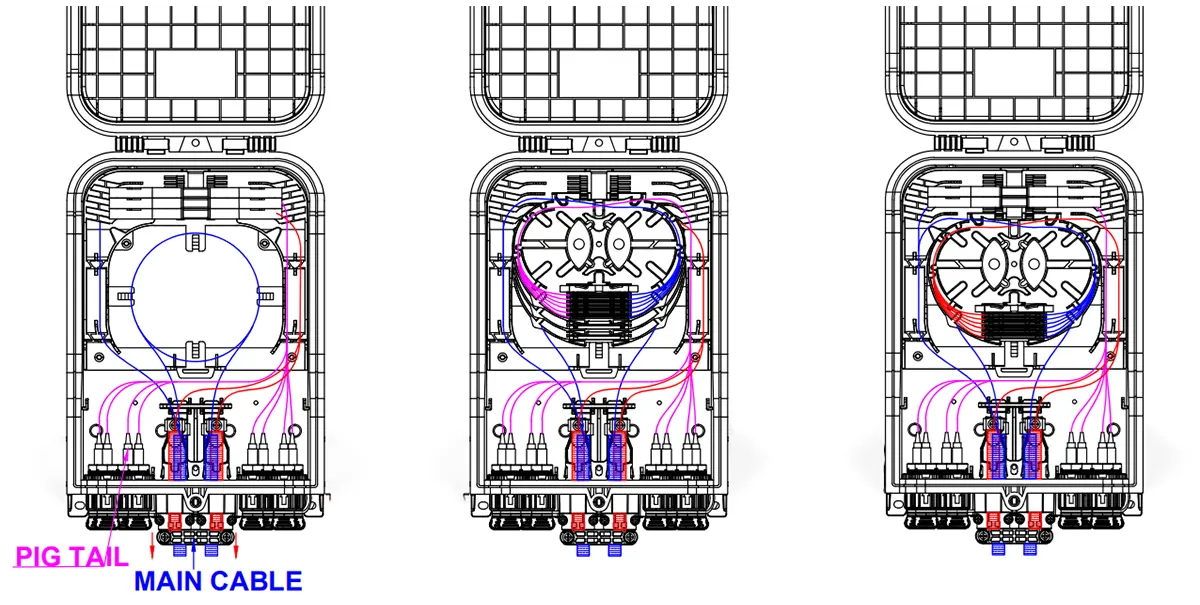

Chemins de câbles du produit :

Chemins de câbles du produit :

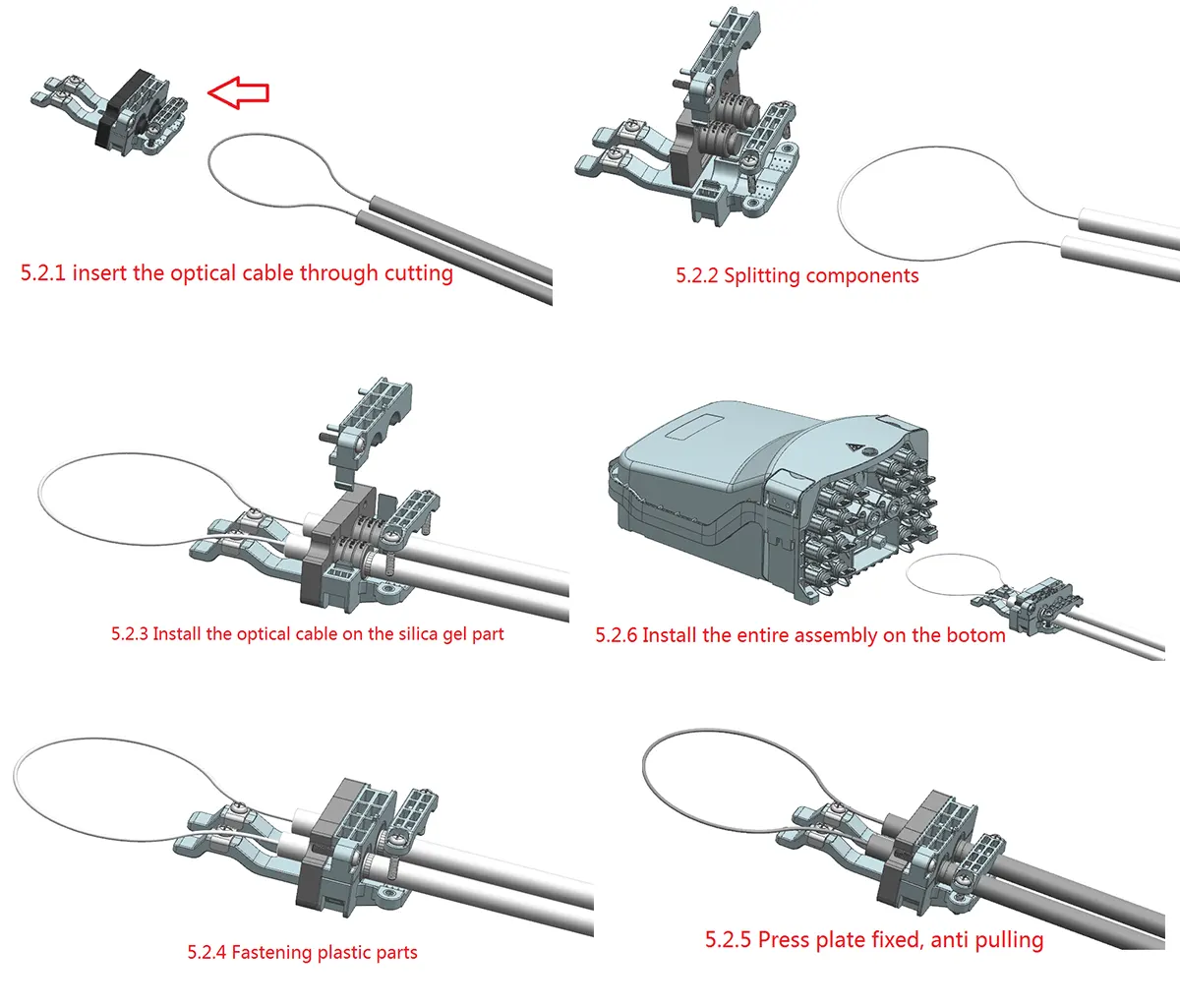

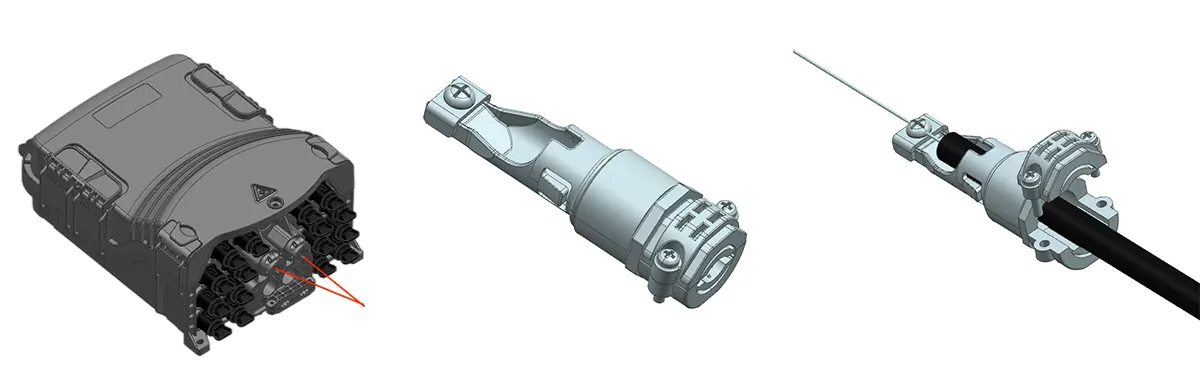

Prise rapide :

Installation, fixation et scellement rapides du câble optique droit avec le Fast Plug.

Bifurcation du câble à fibre optique :

Chemins de câbles du produit :

Plateau d'épissure :

Installation:

Support mural :

Percez 3 trous sur le mur selon la taille indiquée dans le tableau 1, placez les boulons à expansion Φ7,5*40, placez les boîtes dans les trous d'alignement et fixez-les avec des boulons (Figure 4).

Montage sur poteau :

Fixez 1 jeu d'anneaux polaires au poteau (Figure 5).

Structure aérienne :

Accrochez les deux tirants installés sur le châssis au fil de fer, puis fixez-les avec des boulons pour éviter que le châssis ne tombe (Photo (6).

Photo 4 Installation murale

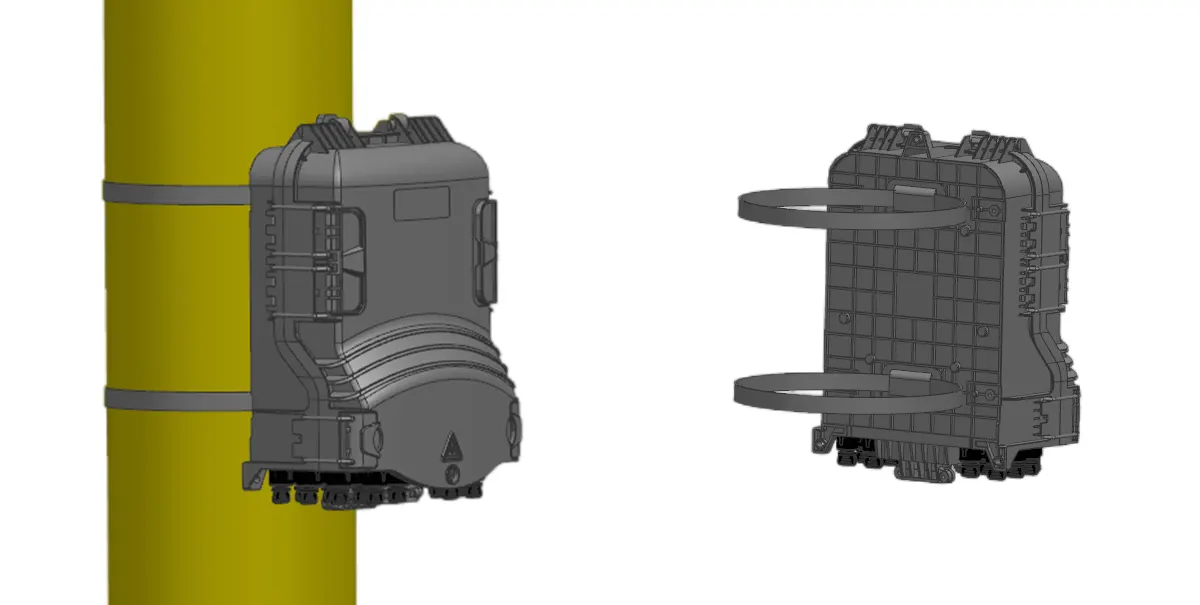

Photo 5 Installation sur poteau

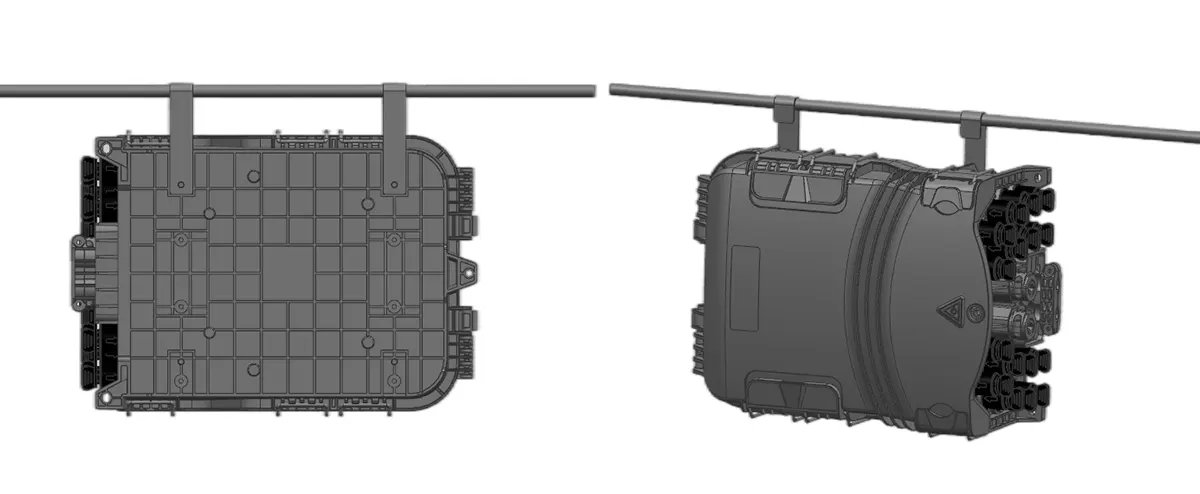

Photo 6 La structure aérienne

Installation du connecteur fibre :

Image 7 Faites pivoter la partie fléchée du connecteur de fibre dans le sens inverse des aiguilles d'une montre et retirez le capuchon anti-poussière.

Image 8 La partie flèche du connecteur fibre est ci-dessus, insérez le connecteur fibre dans la prise puis tournez la partie flèche dans le sens des aiguilles d'une montre.
